4 Ports 4K HDMI分配器70M，1进5出，IR/RS232切换延伸，Scaler，EDID，HDCP，IR控制，PoC，EVBMR-1047L

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 4 Ports HDMI影音延长分配器发射端单元，同时具HDMI延长器及分配器功能

● 支持HDMI信号本地端及4个远端的同步多点播放

● CAT6网线发送无压缩HDMI/ IR/ RS-232等信号至显示器或投影机最远达70米

● 支持并可切换4-Port全双工RS232信号传输，适用于投影机布幕控制与门禁监视摄影系统控制应用

● 支持广色域，分辨率达4K@60Hz

● HDCP 2.2/ 1.4加密数位传输及蓝光播放

● PoC功能，支持幻象电源，可单电源供应两个设备

● LED灯号显示各端口即时联机状态及影音播放状况

Add to Compare

數量 :

询价

4 Ports 4K HDMI分配器70M，1进5出，IR/RS232切换延伸，Scaler，EDID，HDCP，IR控制，PoC，EVBMR-1047L

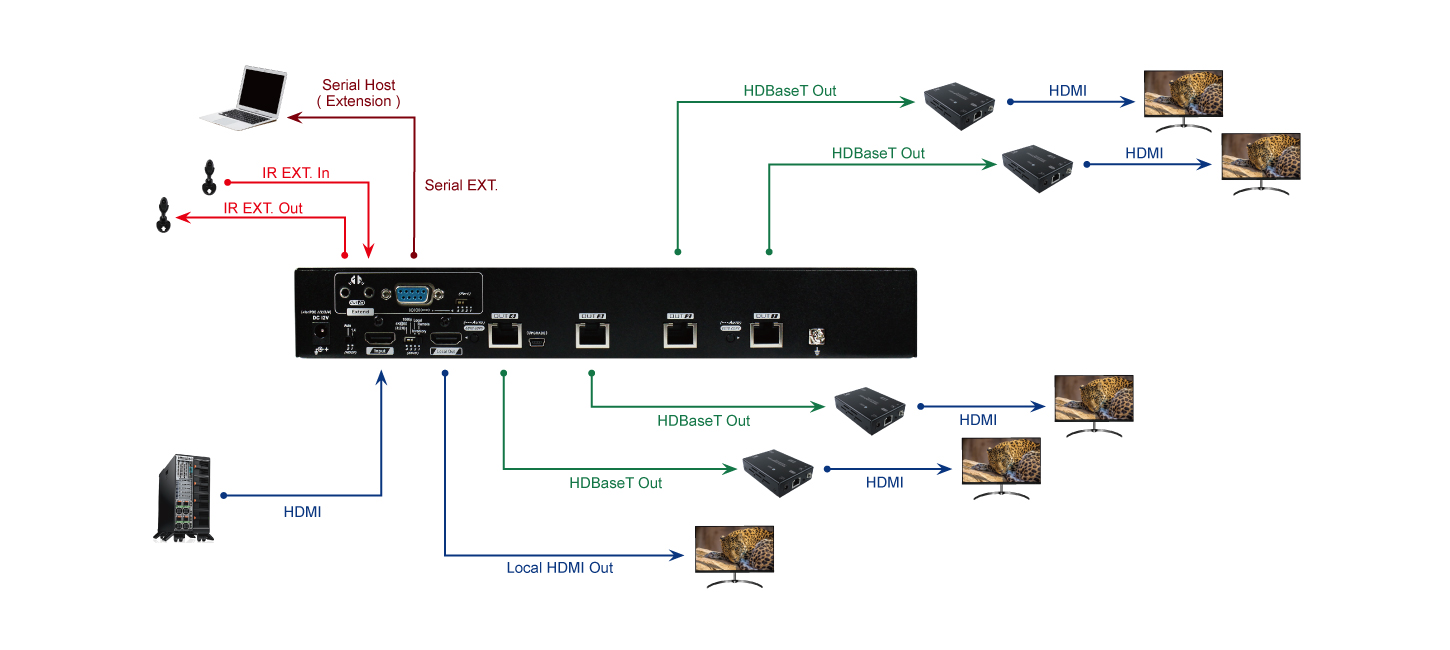

EVBMR-1047L，HDMI分配器70M，为一高效能基于HDBaseT技术建构的影音延长与影音分配延伸系统.在此延伸构架下能同时支持1进5出HDMI影音分配输出，RS-232及双向IR红外控制信号延伸.影音信号由发射端HDMI输入同时外接屏幕输出并转RJ45网线信号输出到远处的4个不同位置点的接收端（依需求可选购不同功能的接收端）前后距离最远可达1080p@70m.近远端EDID复制功能整合信号源与播放设备端之间最佳图像分辨率输出，同时支持单边供电。

HDMI分配器70M-io

EDID Copy，HDMI分配器70M可提供近端及远端（接收端，另购）EDID参数复制.针对不同屏幕不同分辨率的整合EVBMR-1047L具备Auto Scaling功能，智能图像缩放技术可自动将4K2K视讯缩降成1080p以自然不失真画面不扭曲方式呈现在FHD播放设备上如投影系统也包括VR头盔等穿戴式装置。

双向红外IR信号延伸功能，HDMI分配器70M，EVBMR-1047L标配2个红外线接口，一收一送，两两对应，支持38KHz~56KHz IR频宽符合市场绝大多数红外线设备的兼容性，例如电视，投影机，数位机上盒，DVD蓝光播放器…等等远端操控，免除两端异地奔波之苦.红外线感应器线材最长可达3.0m（另购）避免因环境障碍物等阻隔可配合不同场合安装。

RS-232信号传输，EVBMR-1047L具DB9-F Serial界面，支持全双工（Full-duplex，115,200bps）序列信号传输.在环控工控领域中简化了各个集成商系统整合的门坎。

EVBMR-1047L单边供电功能幻象供电支持两个设备单电源供应，支持70m电源经单条网路线传输（Tx->Rx），削减额外的电源供应器施工安装。

HDMI分配器70M EVBMR-1047L，同时具备视频延伸与分配功能，专为视频源多点分布提供完整解决方案.在工控领域中其RS232信号延长适用于投影机布幕控制与门禁监视摄影系统应用.其红外遥控功能可轻易开启或关闭各点（多点）视频信号，加上红外延伸控制功能使用者可更进一步开启/关闭整个环控系统所连接的显示器或播放设备。

NOTE: 接收端单元选购建议事项

1. EVBMS-107R: HDMI+ IR+ Serial（70m）

2. EVBM-K107R: HDMI+ IR+ 3.5mm Audio（70m）

3. EVBMR-107R: HDMI+ IR（70m）

4. EVBM-07R: HDMI（70m）

● 4 Ports HDMI影音延长分配器发射端单元，同时具HDMI延长器及分配器功能

● 支持HDMI信号本地端及4个远端的同步多点播放

● CAT6网线发送无压缩HDMI/ IR/ RS-232等信号至显示器或投影机最远达70米

● 支持并可切换4-Port全双工RS232信号传输，适用于投影机布幕控制与门禁监视摄影系统控制应用

● 支持广色域，分辨率达4K@60Hz

● HDCP 2.2/ 1.4加密数位传输及蓝光播放

● PoC功能，支持幻象电源，可单电源供应两个设备

● LED灯号显示各端口即时联机状态及影音播放状况

独特的EDID功能（延伸显示辨识码）

● 多功能EDID设置如EDID Copy复写及EDID模拟功能，以确保精准及高画质的输出

● 复制所衔接设备的EDID，来整合多媒体系统

● 可从近端连接的显示器读取EDID或读取远端屏幕的EDID（须与接收端单元连接）

● 支持并可设定EDID自动Copy

红外控制，与双向红外延长功能

● 红外控制：针对本机用户可开启或关闭近远端各点（或多点）视频信号的播放

● 支持双向IR红外控制信号（38KHz~56KHz）延长功能：适用于周边多媒体影音装置播放控制

独特的Auto Easy-Scaling功能

● 图像比例缩放技术设置：可自动将4K2K视讯降成1080p以自然不失真方式呈现在UHD/FHD播放设备上也包括VR头盔等穿戴式装置

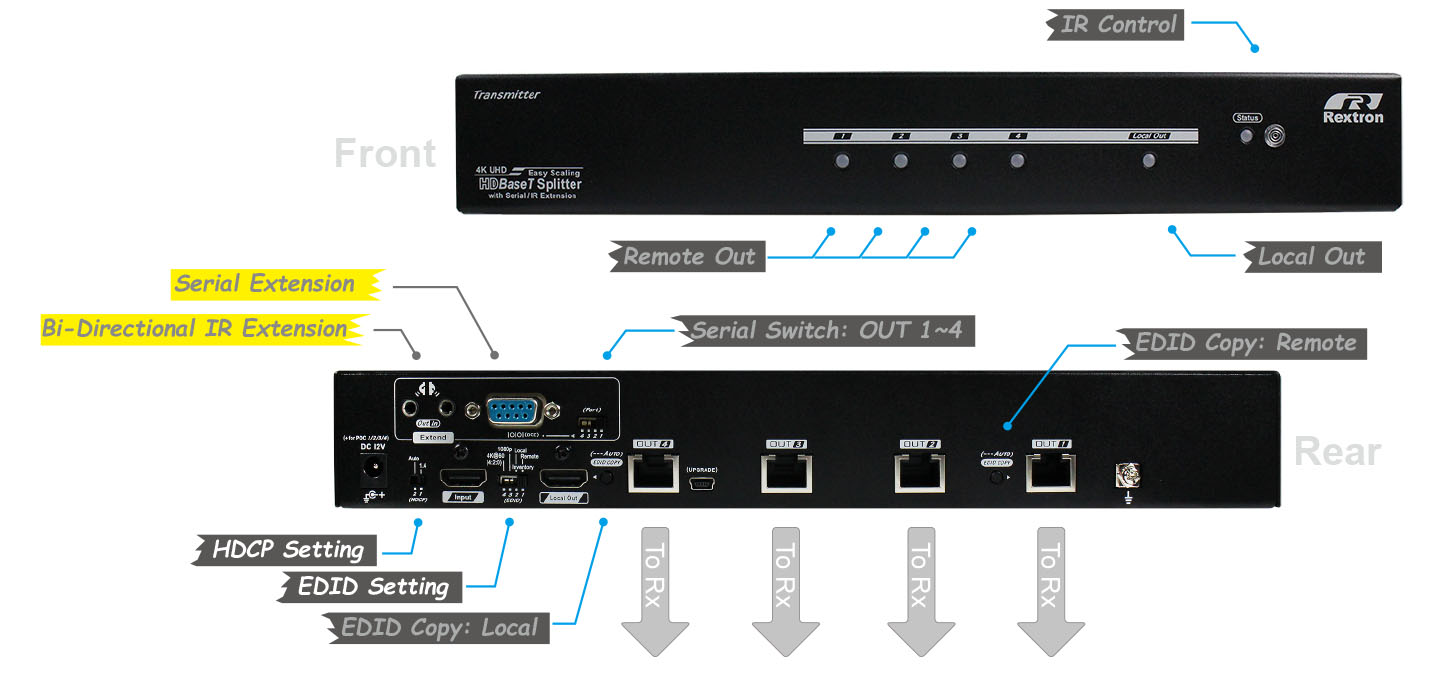

Model Name	傳送端
Model Name	EVBMR-1047L (PoC)
MAX.Resolution	3840x2160@30Hz (4:4:4 ) 3840x2160@60Hz (4:2:0 )
Video Input	HDMI x 1
Video Output	HDMI x 1 (Local) RJ45 x 4 ( HDBaseT Link Port )
IR Extension	IR Receiver (In) x 1 IR Transmitter (Out) x 1
Serial Extension	DB9 x 1 ( RS232 )
Slide Switch	Serial Switch x 1 (Port 1~4) HDCP Switch x 1 (2 Mode) EDID Switch x 1 (4 Mode)
Push Buttons	EDID Copy x 1 (Local Monitor) EDID Copy x 1 (Port 1 Monitor)
LED Indicator	Status LED x1 Output LED: HDBaseT x4 / Local x1
HDCP Compliance	HDCP 1.4
HDBaseT Interface	RJ45 x 4 ( CAT.5e/6/7 )
Extension Range	35M@4K 70M@1080P
Power Supply	DC 12V
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
H x W x D (mm)	44 x 300 x 170
Weight ( g )	1900
