会议系统延长器，混合界面影音智能切换，音源嵌入，USB 2.0，直流供电，IR/RS232控制，70M，TBV-AUA0217

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 使用CAT5e/6单网线发送Mini DP/ HDMI/ VGA+Audio音视频信号至显示器最远可达70米

● 4xHDMI，1xMini DP，1xVGA等6种视频信号源的输入，支持视频信号源的切换与输出

● 支持2个频道的记忆功能，方便快速播放所需画面

● 控制方式有

1. 前面板按键

2. IR控制

3. RS232控制

Add to Compare

數量 :

询价

会议系统延长器，混合界面影音智能切换，音源嵌入，USB 2.0，直流供电，IR/RS232控制，70M，TBV-AUA0217

Rextron TBV-AUA0217，会议系统延长器，安装于演讲桌或办公桌面下为一台多工小巧型会议桌专用影音延长切换分配系统，支持VGA/ HDMI/ DP多重界面，智慧型影音讯源切换，麦克风音源嵌入，USB周边设备界接，5V/12V DC供电等.在操作上提供红外IR延伸以及IR/ RS-232/ GUI操控。

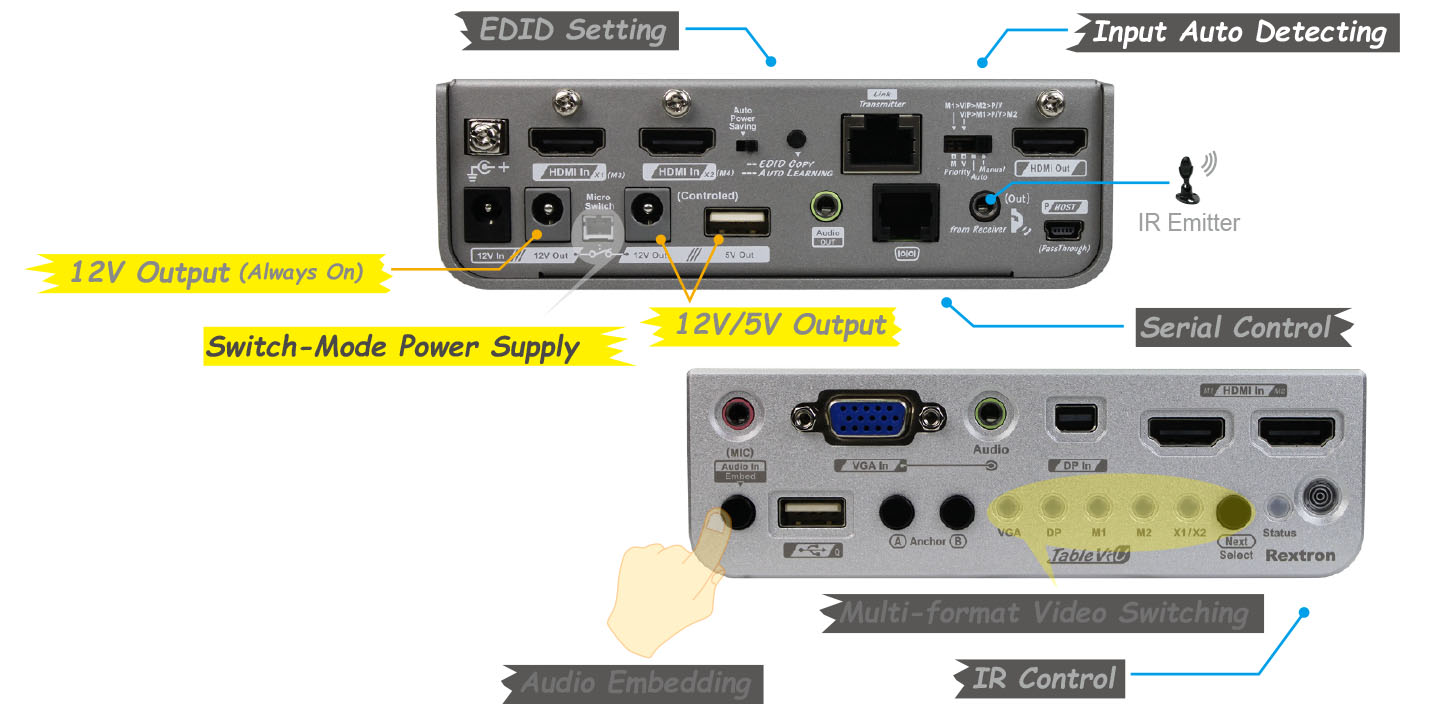

會議系統延長器-IO

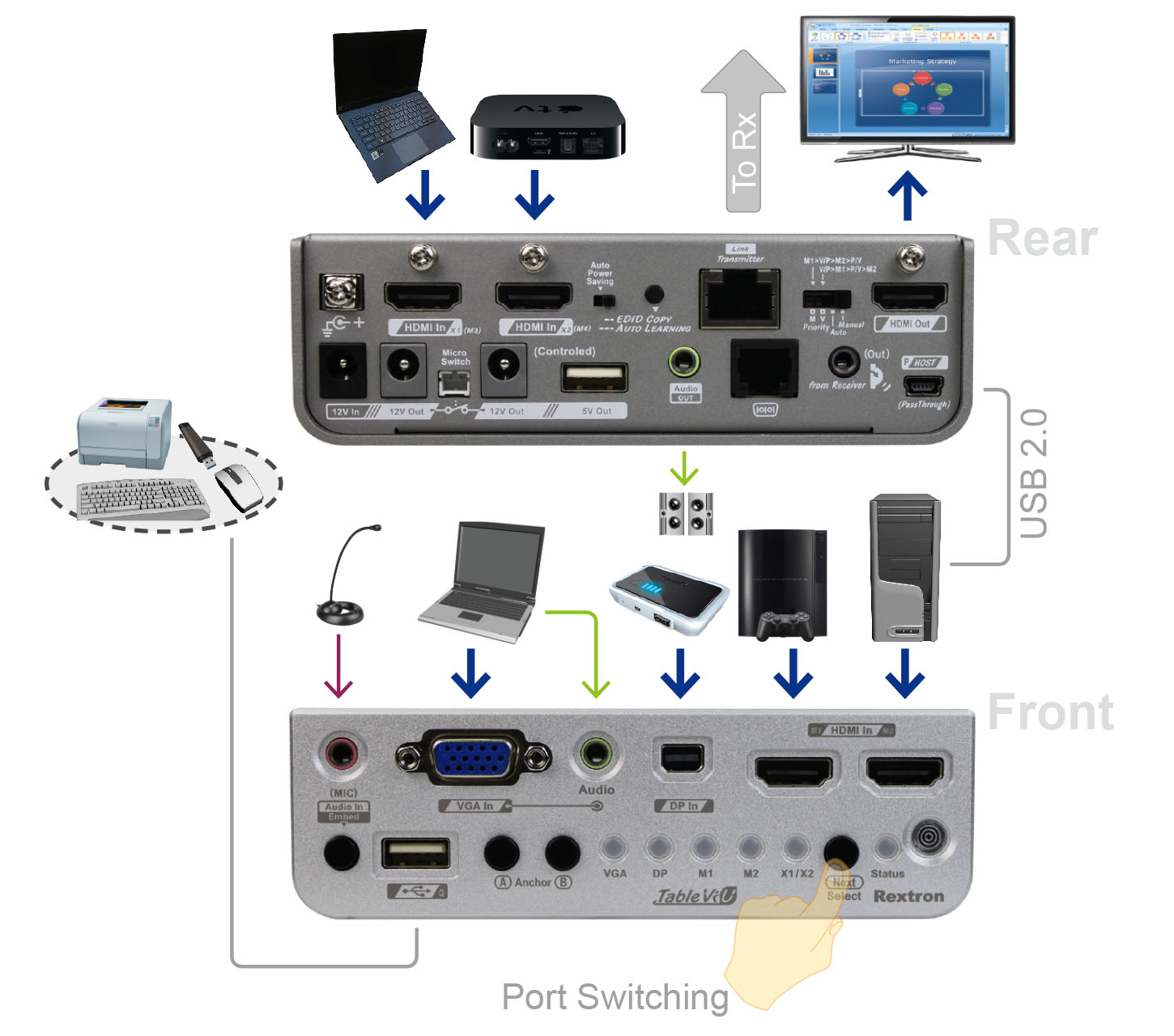

TBV-AUA0217会议系统延长器为延长器发射端，在注入4个HDMI，1个Mini DisplayPort加上1个VGA信号后择一输出到近端屏幕或者传送至接收端（选）投影机播放.多重先进的智能视频信号源选择切换播放功能使得TBV-AUA0217能自动侦测最新视频源的接入自动提取该视频源播放，使用者也可设置优先权来依序播放，省去来来回回频繁又耗时的手动切换或误触操作。

1. 手动模式：按键切换，遥控器切换及RS232信号切换控制

2. 自动模式：自动侦测感应自动播放

3. 优先权模式：设定优先权后系统将以VGA/ DP/ HDMI输入源信号优先播放

在供电部分TBV-AUA0217提供3个1.0A电源输出，包括1个12V独立供电，以及1个DC 12V（联动供电），1个DC 5V USB（联动供电）并可经由微型开关来设定联动电源的开启与关闭方便影音设备电供的整合与运用以达节电目的.（针对更高电流需求使用者可选Rextron DCSHR Power Hub系列产品）。

會議系統延長器-Control

完整EDID管理功能：会议系统延长器可提供近端（发射端）及远端（接收端）EDID参数复制与整合

1. 手动EDID复制功能（EDID Copy）

2. EDID自动学习（EDID Auto Learning）让TBV-AUA0217读取自身EDID参数或者自动从屏幕抓取并复制

3. EDID自动整合（EDID Auto-Mixing）功能系统可自动整合近远端显示设备的EDID确保正确解析输出

TBV-AUA0217 IR红外延长功能支持全辐38KHz ~ 56KHz信号的接收，主机前方具隐藏式IR接收器，主机后方IR孔位为远端延伸控制用（将Rx的红外控制信号回传主机）将该孔接入IR发射器后即可对周边具遥控功能的设备进行操作也包括本主机（最长可选购3M红外线材，利于桌面装潢或机柜内置安装）。

● 使用CAT5e/6单网线发送Mini DP/ HDMI/ VGA+Audio音视频信号至显示器最远可达70米

● 4xHDMI，1xMini DP，1xVGA等6种视频信号源的输入，支持视频信号源的切换与输出

● 支持2个频道的记忆功能，方便快速播放所需画面

● 控制方式有

1. 前面板按键

2. IR控制

3. RS232控制

● HDMI 1.4规范，传输频宽10.2Gbps分辨率达Full HD（1920×1080），4K2K（3840 x 2160）

● 3.5mm音源的融合，支持讲演者麦克风音源的嵌入与远近广播

● HDCP 1.4加密数位传输及蓝光播放

● 支持幻象电源—单电源供应两个设备

● 前后端皆具USB插孔，方便接入高速USB 2.0周边设备（1组）或USB供电应用（1组）

● 供电系统分为独立供电与联动供电，方便周边设备电供的整合与运用

● 支持1组DC 12V output（不断电），1组DC 12V output（联动供电）

● 具智能节电功能，Micro Switch可设定联动电源的开启与关闭，达节电目的

● 支持红外信号（38KHz~56KHz）延长功能，适用于多媒体影音装置播放控制

● EGO功能，先进的智能视频信号源选择或切换功能

提供智慧端口选择功能：

1. 依照优先权功能来选择

2. 自动感应自动智慧切换选择

3. 手动切换模式选择

● 通过按钮选择视频信号源（手动切换）或依照优先权顺序设定（优先权功能）

● 透过（1）（2）各项预先设置，可轻易加载各输入端信号源，免除人为操作或误触状况产生

独特的EDID管理功能（延伸显示辨识码）

● 具多功能的EDID设置如EDID复写及EDID模拟功能，以确保精准及高画质的输出

● 可从所连接的近端显示器读取其EDID或者读取远端屏幕的EDID（须与接收端单元连接）

● EDID Auto Learning，系统能正确辨认所接屏幕分辨率避免黑屏闪屏发生

● EDID自动整合（EDID Auto-Mixing）功能系统可自动整合近远端显示设备的EDID确保正确解析输出

Model Name	傳送端
Model Name	TBV-AUA0217 ( PoC )
MAX.Resolution	3840x2160@30Hz ( 4:4:4 ) 3840x2160@60Hz ( 4:2:0 )
Video Input	HDMI x 4 VGA+Audio x 1 ( 1080P ) DisplayPort x 1
Video Output	HDMI x 1 ( Local ) RJ45 x 1 ( HDBaseT )
IR Extension	3.5mm IR Jack x 1 ( Out )
Serial Control	RJ11 x 1
Slide Switch	Power Saving x 1 Input Auto Detecting Function x 1 ( 4 Mode )
Push Buttons	Audio Embed x 1 Multi-Function Control x 2 Port Select x 1
LED Indicator	Power / Status x 1 Source x 5
HDCP Compliance	HDCP 1.4
HDBaseT Interface	RJ45 x 1 ( CAT.5e/6/7 )
Mode Configuration	Manual / Auto / Pri-V / Pri-M
Link Port Configuration	Auto Power Saving / Normal
Extra Functions	Audio Embed Audio Extract ( Local ) IR Control EDID Copy USB Pass-Through ( Local )
Extension Distance	HDMI / DisplayPort 70M @ Full HD 1080p 35M @ 4K UHD ( 3840 x 2160 ) VGA 70M @ Full HD 1080p
Power Supply	DC 12V ( Phantom Power Support )
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Aluminum
Dimension(mm)	40 x 135 x 100
Weight(g)	560
