EDID管理器，8K EDID读取/复制/模拟，输出/输入EDID，EDID FEEDER，VDDC-8K120

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 8K HDMI EDID管理器，EDID读取复制与模拟功能

● HDMI 2.1规范，支持最高解析7680x4320@60Hz（4:4:4），48Gbps（FRL6）

● 同时支持HDMI TMDS及FRL传输协议

● 支持HDMI HDR/ VRR/ QMS/ QFT/ ALLM显像技术

● 可提供30组（1预设+ 29自定义）EDID设置，包括读取/复制/模拟

Add to Compare

數量 :

询价

EDID管理器，8K EDID读取/复制/模拟，输出/输入EDID，EDID FEEDER，VDDC-8K120

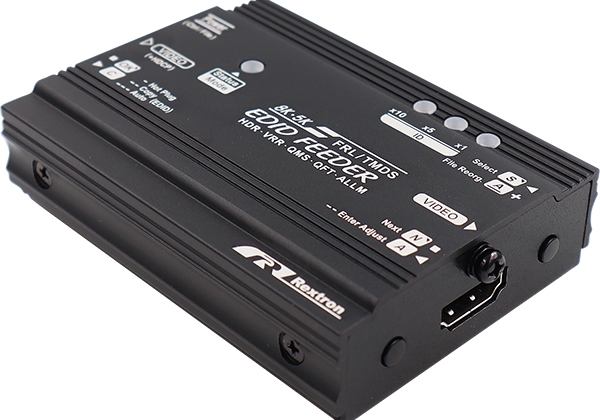

纯硬件构架VDDC-8K120，EDID管理器，可读取所连接屏幕EDID（延伸显示能力识别数据）复制其规格参数以完美模拟各种显示特性，并在信号源端（PC/ DVD播放器）及显示端（屏幕/投影机）角色扮演信息沟通的桥梁.市场显示器规格多元且形形色色，Rextron VDDC EDID管理器提供多达30组记忆内存块（1预设值+ 29自定义）可存放多种EDID参数，并利用此记忆内存块内的数据来执行以后的各项设定，包括EDID读取/ EDID复制/ EDID模拟等程序。

VDDC-8K120基于HDMI 2.1规范，最高可乘载7680x4320@60Hz（4:4:4），48Gbps（FRL6）频宽，且支持最新HDMI 2.1显像技术例如HDR/ VRR/ QMS/ QFT/ ALLM等等.此外将VDDC-8K120置于影音信号源及屏幕之间，图像信号增强功能让使用者得以加强并延伸信号传送距离。

EDID管理器-IO

EDID输入与输出

独特的EDID数据导出功能，将存储在VDDC记忆内存块中的EDID经由mini USB线，轻松传输到PC进行进阶分析，而EDID导入功能则是将修改后的EDID（CFG档）从PC转移到VDDC记忆存储区.有别于一般市场上普通EDID模拟器或仿真器，Rextron EDID管理器提供更多更丰富的存储库（1个预设+ 29个自定义）可储存30台不同显示设备（AV Sink）的EDID.庞大的数据库参数为RD系统整合团队及工程测试人员带来更多试验上的便利性与精确性，同时减少时间与人力的花费。

无痛学习，Rextron EDID管理器VDDC系列自动EDID功能免除复杂操作过程，提供自动EDID读取和自动EDID复制，让初学者轻松学习.对于进阶使用者Rextron EDID仿真功能可模拟屏幕连接（虚拟屏幕）进而无需实际上的显示器安装。

● 8K HDMI EDID管理器，EDID读取复制与模拟功能

● HDMI 2.1规范，支持最高解析7680x4320@60Hz（4:4:4），48Gbps（FRL6）

● 同时支持HDMI TMDS及FRL传输协议

● 支持HDMI HDR/ VRR/ QMS/ QFT/ ALLM显像技术

● 可提供30组（1预设+ 29自定义）EDID设置，包括读取/复制/模拟.

● EDID Copy，读取复制并储存所衔接屏幕EDID，正确辨认所接屏幕分辨率避免黑屏闪屏发生

● EDID自动学习功能，免除繁杂设定让初学者更容易操作

● EDID模拟，可在无外接屏幕状态下正常启动影音播放设备（PC，KVM，BD Player，..）

● EDID参数可经由USB端口输出与输入，进行进阶分析

● EDID Summary：EDID参数输出后经统合整理可在PC上以条列方式（CFG格式）检阅

● Hot Plug按键设计，免除线材重复拔插及接入等动作

● 支持HDCP高频宽数位内容保护

● 体积小，随插即用，无需安装任何软件

Model Name	VDDC-8K120
MAX. Video Resolution	7680x4320@60Hz ( 4:4:4 ) 48Gbps ( FRL6 )
Video Input	HDMI 2.1 x 1
Video Output	HDMI 2.1 x 1
EDID Summary	CFG Text File x 1 ( Via Mini USB )
EDID Memories	EDID Auto Copy x 1 EDID Manual Copy x 29
EDID Import	Via Mini USB x 1
EDID Export	Via Mini USB x 1
MAX. Extension Distance	5~7M ( 2~3M+3~4M ) for 8K, and DSC Enabled Resolutions 10~15M ( 3~5M+7~10M ) for 4K@60 ( 4:4:4 ) 15~25M ( 5~10M+10~15M ) for 1080P ( Depend on Cable Quality )

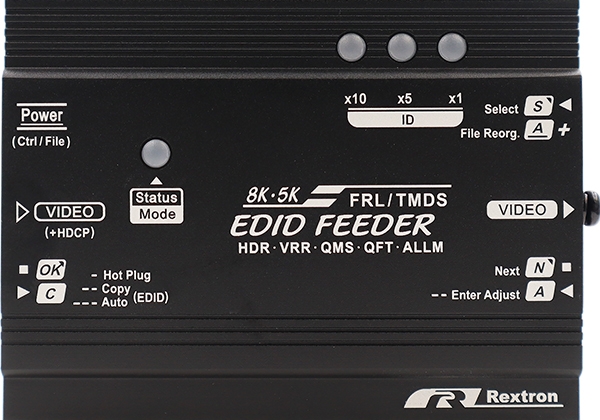

Push Buttons	Copy x 1, Adjust x 1, Select x 1
LED Indicator	ID x 3 Status x 1 ( Full-Color )
HDCP Compliance	HDCP 1.4 / 2.2 / 2.3
Power Supply	DC 5V ( Mini-USB )
Operating Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Anodized Aluminum ( Black )
H x W x D (mm)	22 x 60 x 80
Weight (g)	200

相關產品 :

Model Name	Video Input	EDID Export	EDID Import	EDID Memories	EDID Summary
VDDC-8K220	DisplayPort 2.0	Yes	Yes	1+29	Yes
VDDC-8K120	HDMI 2.1	Yes	Yes	1+29	Yes
VDDC-8K20	DisplayPort 2.0	Yes	No	1+3	No
VDDC-8K10	HDMI 2.1	Yes	No	1+3	No
